Motorvédő kombinációk DL-B Kontaktorokhoz 2019-08-30T13:23:19+00:00

Motorvédő kombinációk DL-B kontaktorokhoz

(leggyakoribb, felhasználói összeállítások)
(Az elemek műszaki adatait lásd az előző oldalakon)

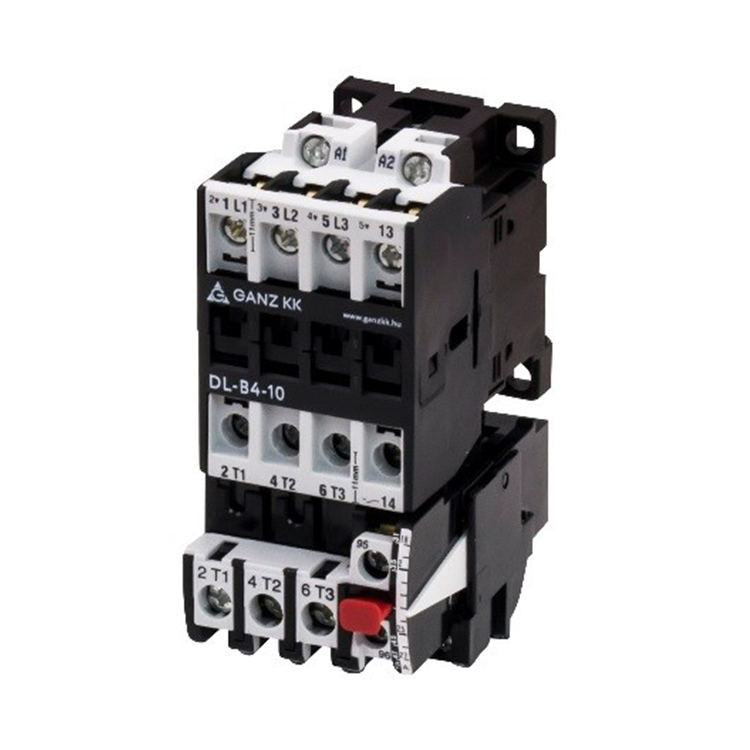

Közvetlen motorvédő

  • A műszaki adatok azonosak a katalógusban a kontaktoroknál és a hőreléknél megadottakkal. A HB0 hőrelé oldalán lévő mutatót, a többiek homlokoldali áramállító gombján lévő nyilat a védeni kívánt motor névleges üzemi áramának megfelelő skálaértékre kell állítani. A kézi vagy automatikus visszaállítás kiválasztása (a HB0 és a HB4 kivételével) az erre a célra szolgáló, frontoldali forgatógombbal történik.

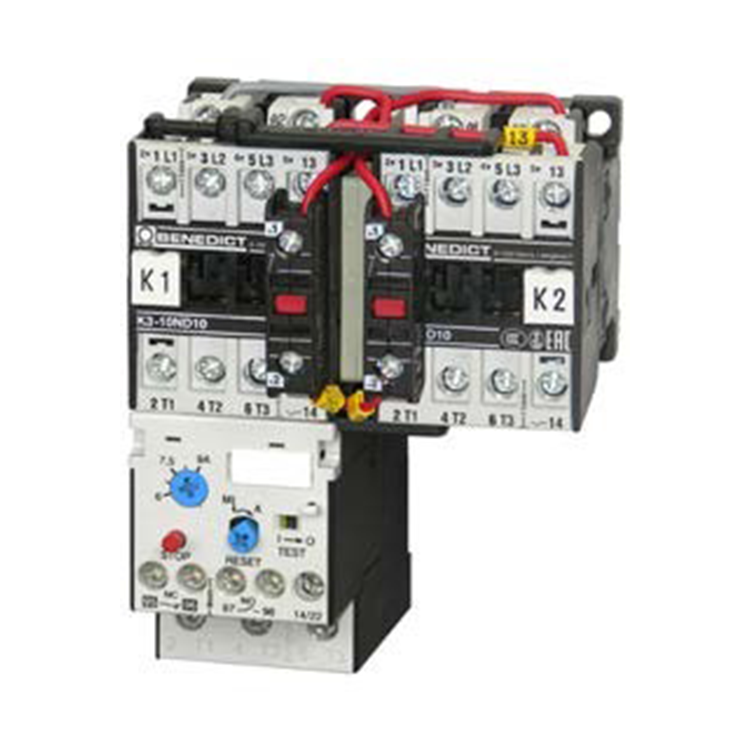

Irányváltó

Elemei:

  • 2 db azonos teljesítményű kontaktor
  • 1 db megfelelően illesztett hőrelé
  • 1 vagy 2 db H…jelű segédérintkező (típustól függően)
  • 1 db LG…jelű mechanikus retesz

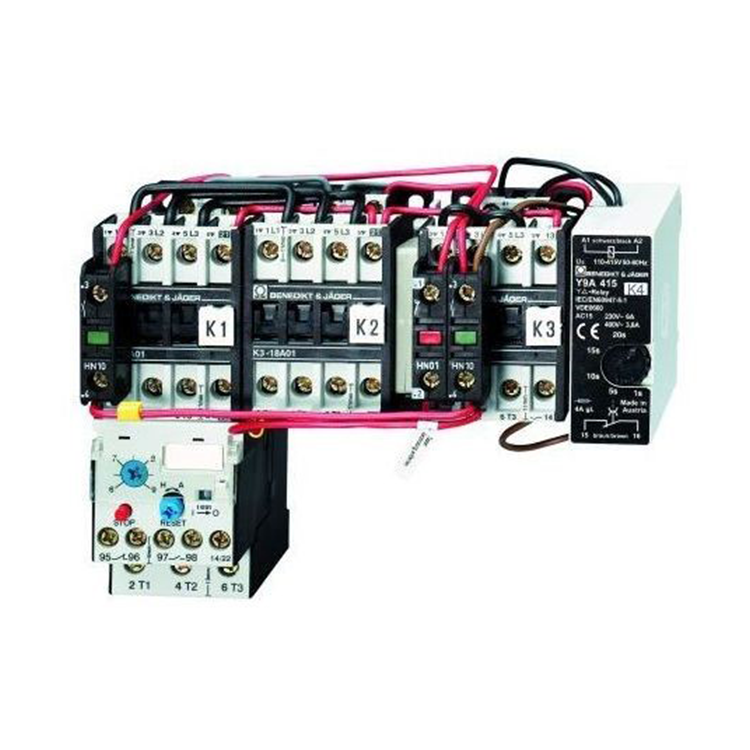

Csillag-háromszög átkapcsoló

Elemei:

  • 3 db azonos teljesítményű kontaktor, vagy
  • 2 db azonos, +1 db egy fokozattal kisebb
    teljesítményű kontaktor
  • 1 db megfelelően illesztett hőrelé
  • 3 vagy 4 db H…jelű segédérintkező (típustól függően)
  • 1 db Y9A időzítő
  • 1 vagy 2 db LG…jelű mechanikus retesz

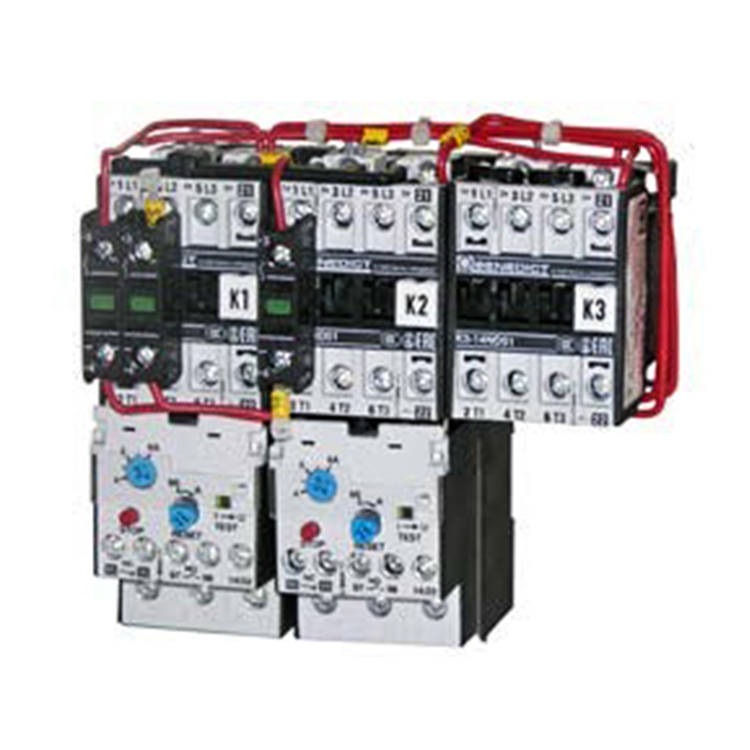

Pólusváltó

Elemei:

  • 3 db azonos teljesítményű kontaktor
  • 2 db hőrelé
  • 1 vagy 2 db H…jelű segédérintkező (típustól függően)
  • 1 vagy 2 db LG…jelű mechanikus retesz

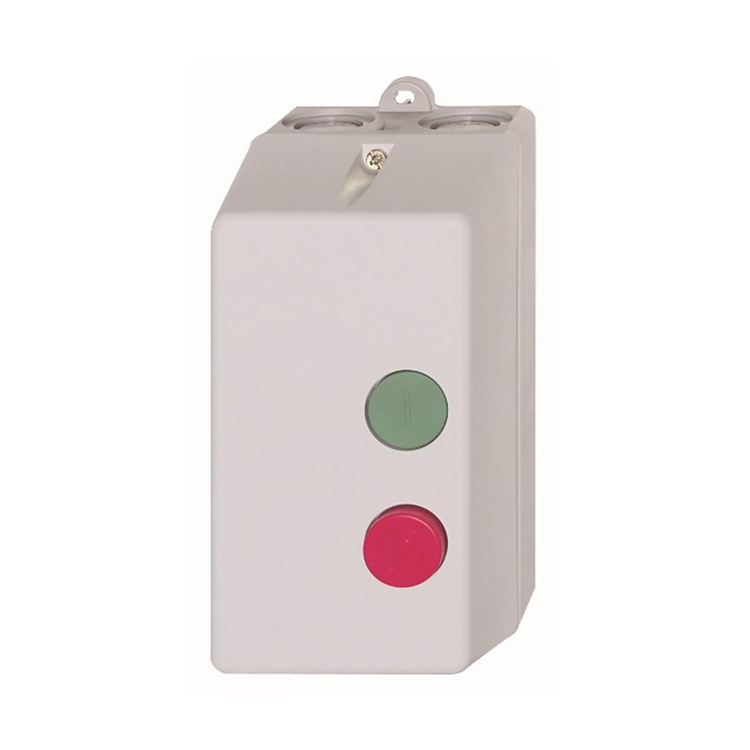

Tokozott közvetlen motorvédő

Elemei:

Kontaktort, hőrelét és nyomógombokat tartalmaz.

  • DTMn-B4:     0,12…9 A; 11 fokozatban, 4 kW
  • DTMn-B7:     8…11 A;      3 fokozatban, 7,5 kW
  • DTMn-B11: 13…23  A;     2 fokozatban, 11 kW

Vonatkozó szabvány: MSZ EN 60947-4-1
A részletes termékismertető katalógus megtekinthető, vagy letölthető itt:
HŐRELÉK, MOTORVÉDŐK“.
